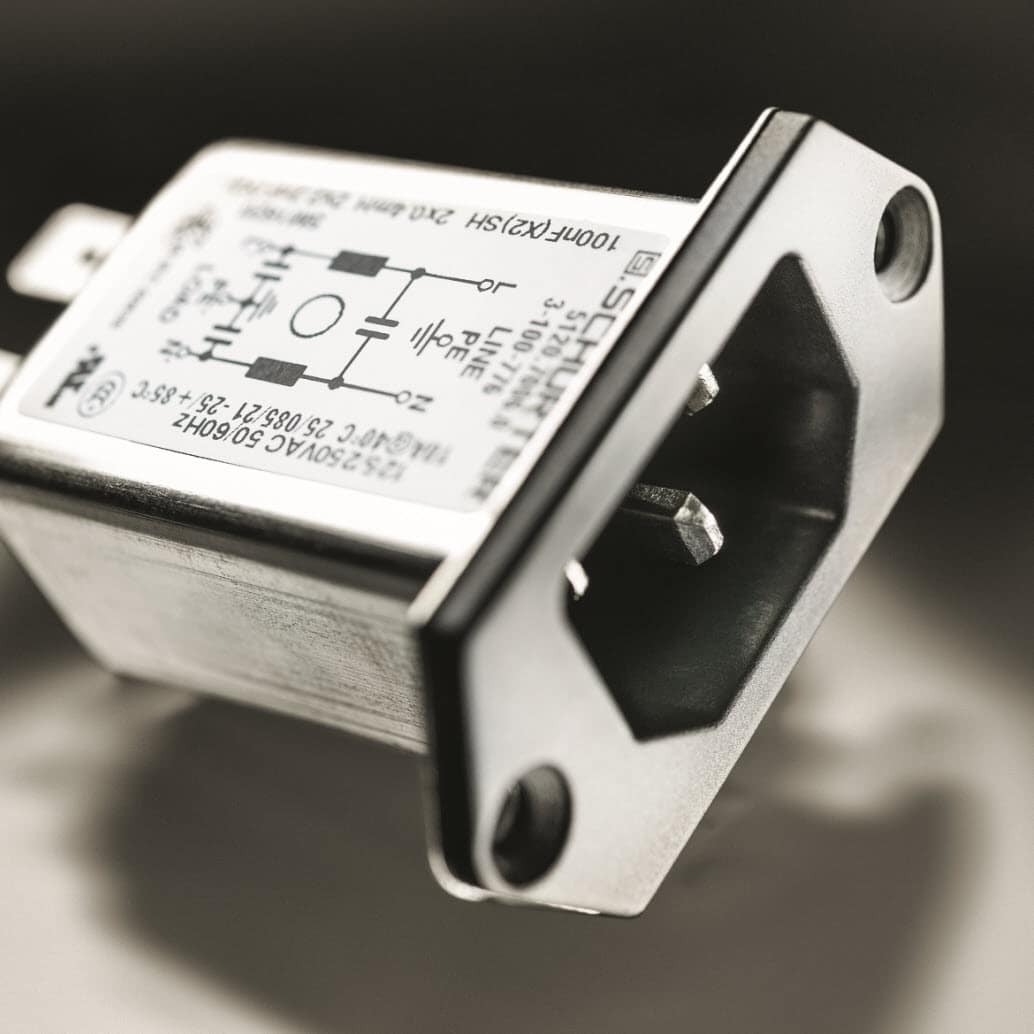

Popularne złącze zasilające z filtrem sieciowym firmy Schurter typu 5120 jest teraz dostępne również w wersji z plastikowym kołnierzem do przykręcania śrubami do obudowy. Jest to wykonanie alternatywne do wersji z metalowym kołnierzem, zapewniające nowy atrakcyjny wygląd zewnętrzny złącza.

Nowe wykonanie złącza 5120 daje konstruktorowi dodatkowe możliwości w projektowaniu urządzenia . Oprócz wielu parametrów technicznych może w tej chwili wybrać miedzy nową wersją z plastikowym lub istniejącą z metalowym kołnierzem montażowym. Plastikowy kołnierz daje atrakcyjny , płaski wygląd , w całości zakrywający metalową obudowę filtru sieciowego. Złącze przeznaczone jest montażu śrubami i wyposażone jest w blokadę V-Lock zabezpieczającą przed przypadkowym rozłączeniem kabla sieciowego.

Filtr w złączu 5120 ma trzy wykonania różniące się prądem upływu : standard, medyczne M5 i medyczne M80. Zastosowane kondensatory mają klasę bezpieczeństwa X2 i Y2, a na życzenie są dostępne wersje o wyższej odporności na przepięcia, z kondensatorami klasy X1 i Y1. Złącza 5120 są też dostępne w II klasie ochronności wg IEC61140, bez bolca uziemiającego. Filtr sieciowy zintegrowany ze złączem zasilającym skutecznie tłumi zakłócenia przez co zapewnia optymalną kompatybilność elektromagnetyczną. Seria 5120 obejmuje złącza z prądem znamionowym o zakresie 1-10A ( IEC) lub 1-15A ( UL) na napięcie 250 VAC, z konektorami 6,3×0,8 mm lub końcówkami do lutowania. Złącze ma certyfikaty ENEC, cURus i CCC i spełnia warunki do stosowania w urządzeniach zgodnych z normami IEC 60950 i IEC 60601.

Dane techniczne:

– złącze zasilające IEC C14 z filtrem sieciowym

– filtr w wykonaniu standardowym lub medycznym M5/M80

– kondensatory o klasie bezpieczeństwa X2,Y2 lub X1,Y1

– prąd znamionowy 1,2,4,6,10A ( ENEC, CCC) 1,2,4,6,10,15A ( UL, CSA) w temp. 40 C

– klasa ochronności I i II

– mocowanie śrubami od przodu złącza

– połączenia : konektory 6,3×0,8mm , przewody lub końcówki do lutowania

Zastosowania:

– urządzenia komputerowe, komunikacyjne, medyczne, przemysłowe, przyrządy pomiarowe

– kompaktowe zasilacze impulsowe

– urządzenia medyczne spełniające wymagania normy IEC 60601-1
– wykonanie w klasie ochronności II szczególnie polecane do domowych urządzeń medycznych zgodnych z normą IEC 60601-1-11

źródło: http://www.schurter.pl/
