Zaprojektowane do pracy w obwodach o zróżnicowanym poziomie napięć. Jeszcze do niedawna bardzo typowym problemem, z którym borykali się projektanci obwodów elektronicznych, były różne standardy napięć zasilających mikrokontroler (np. 3.3V), a układy peryferyjne (np. 5V). Aby ze sobą współpracowały konieczne było stosowanie dodatkowych układów translacji napięć co komplikowało urządzenie i wymuszało podniesienie ceny. Ale to już przeszłość.
Firma Microchip, znana z szerokiego portfolio 8-bitowych mikrokontrolerów z rodzin PIC® i AVR®, nieustannie rozwija ich ofertę. Nowo opracowane układy łączą w sobie najlepsze cechy obydwu grup produktowych, oferując projektantom urządzeń elektronicznych szerokie możliwości i ułatwiając budowę jeszcze bardziej zintegrowanych obwodów. Tak właśnie jest w przypadku energooszczędnych, 8-bitowych mikrokontrolerów z rodzin AVR®DD/DB. Posiadają wyjątkowy zestaw peryferiów pracujących niezależnie od rdzenia (CIP, Core Independent Peripherals), służących przede wszystkim sprawnemu przetwarzaniu sygnałów analogowych. Zapewniają też bezpieczne funkcjonowanie aplikacji zgodnie z normami IEC61508 oraz ISO26262. Dzięki nim mikrokontrolery AVR®DD/DB idealnie odpowiadają potrzebom mniej skomplikowanych aplikacji. Mogą też służyć jako układy towarzyszące (wspierające) w bardziej złożonych projektach. Katalog
W tym artykule poruszamy takie tematy jak:
- Budowa mikrokontrolerów AVR® DB i DD
- Zalety i zastosowania zintegrowanego translatora napięć MVIO

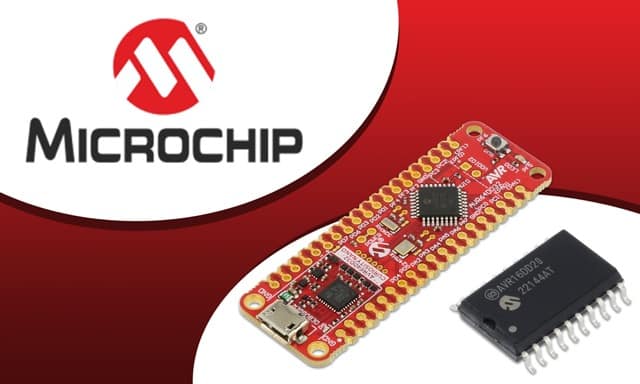

- Prototypowanie i nauka z zestawami Curiosity Nano
- Układ nadzorowania sygnału taktującego
- System EVSYS i bezpośrednia komunikacja między peryferiami
- Zalety i możliwości wbudowanego obwodu Custom Logic
- Wzmacniacze operacyjne w mikrokontrolerach AVR®DB
- Praca niezależnego od rdzenia przetwornika ADC
Ogólne informacje o AVR® DB i AVR® DD
Prezentowane mikrokontrolery zaprojektowano, by przyspieszyć i ułatwić etap projektowania, pozwalając na szybkie wdrożenie produkcji docelowego urządzenia. Microchip zrealizował ten cel przez zintegrowanie w jednej strukturze rdzenia AVR z szeregiem peryferiów, pozwalających na realizowanie wielu zadań, które dawniej musiały być obsługiwane przez układy zewnętrzne. Co więcej artykuły DB i DD dostępne są w wielu formatach, od klasycznych obudów DIP, aż po obudowy VQFN o polu podstawy jedynie 5x5mm. Odpowiada to potrzebom nowoczesnych obwodów elektronicznych, takich jak zdalne urządzenia typu IoT albo programowalne sterowniki, przekaźniki i czujniki przemysłowe.
Na wstępie należy zaznaczyć, że prezentowane układy posiadają wszystkie typowe cechy i funkcje znane z produktów Microchip. Są taktowane sygnałem zegarowym o częstotliwości 24MHz, posiadają do 128kB pamięci Flash (programowej), 16kB SRAM (operacyjnej) i 512B nieulotnej pamięci EEPROM tradycyjnie wykorzystywanej do przechowywania danych o nastawach, numerach seryjnych itp. Obudowy mikrokontrolerów posiadają do 64 pinów o zróżnicowanej funkcjonalności. Oprócz tradycyjnej roli portów wejścia/wyjścia (czyli GPIO), zostały połączone z przetwornikami
