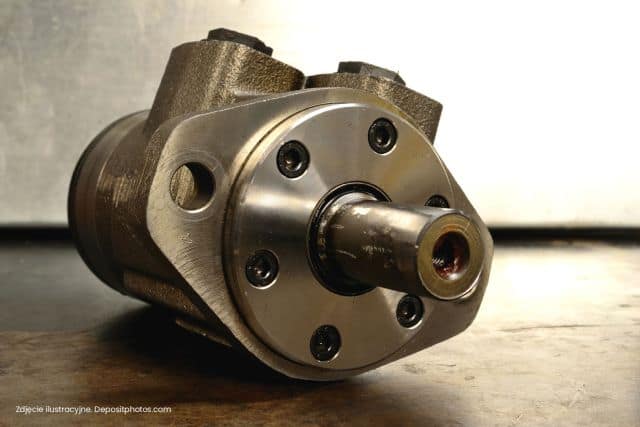

Silniki hydrauliczne – jak działają?

470

Silniki hydrauliczne odgrywają niezastąpioną rolę w różnych gałęziach przemysłu oraz w zastosowaniach mobilnych. Wszędzie tam, gdzie liczą się takie parametry jak prędkość, efektywność i precyzja świetnie sobie one bowiem radzą. Choć na pierwszy rzut oka mogą wydawać się jednym z wielu elementów układu mechanicznego, ich znaczenie jest nieproporcjonalnie duże. Silniki hydrauliczne stanowią integralną część maszyn i urządzeń, które napędzają ruch, zapewniając niezbędną moc, precyzję oraz kontrolę. Warto się zatem przyjrzeć bliżej tym nieocenionym elementom wielu zastosowań przemysłowych.

Co to jest silnik hydrauliczny?

Silnik hydrauliczny to niezwykle istotne urządzenie, które przekształca energię hydrauliczną w energię mechaniczną, generując ruch obrotowy lub liniowy. Jego działanie opiera się na zasadzie przepływu oleju (cieczy roboczej), który pod odpowiednim ciśnieniem napędza elementy robocze. Zwykle są to tłoki, łopatki czy zębatki. Istotną cechą tego rodzaju napędu jest jego przeciwieństwo do działania pompy hydraulicznej, która zamienia energię mechaniczną na hydrauliczną. Silniki hydrauliczne znajdują szerokie zastosowanie w różnych branżach przemysłu, od maszyn budowlanych i rolniczych, po systemy automatyki i górnicze. Ich główną zaletą jest wysoki moment obrotowy przy niskich prędkościach obrotowych. Sprawia to, że są optymalne do zastosowań wymagających dużej siły, zwłaszcza w trudnych warunkach pracy. Ich niezawodność i efektywność sprawiają, że stanowią one nieodłączny element zaawansowanych systemów mechanicznych. Co więcej – silniki hydrauliczne pozwalają na poruszanie się w różnych kierunkach oraz regulację prędkości obrotowej i momentu obrotowego. Czyni je to bardzo wszechstronnymi i dostosowującymi się do zmieniających się potrzeb zastosowań przemysłowych.

Jak działa silnik hydrauliczny?

Silnik hydrauliczny działa na zasadzie wykorzystania energii hydraulicznej do generowania energii mechanicznej, która napędza ruch elementów roboczych. Proces ten rozpoczyna się od dostarczenia oleju hydraulicznego pod odpowiednim ciśnieniem. Ten wpływa zaś na wewnętrzne komponenty silnika, takie jak tłoki, łopatki czy zębatki. W wyniku tego oddziaływania ulegają one ruchowi, generując tym samym energię mechaniczną. Tę z kolei można wykorzystać do realizacji różnych zadań, od napędu maszyn przemysłowych po poruszanie się pojazdów. Kluczową rolę w działaniu silnika hydraulicznego odgrywa natomiast kontrola przepływu oleju oraz ciśnienia, Umożliwia ona bowiem precyzyjne sterowanie prędkością i momentem obrotowym. W ten sposób silniki hydrauliczne zapewniają nie tylko dużą siłę i moment obrotowy, ale także elastyczność i możliwość dostosowania do zmieniających się warunków pracy. Dzięki temu są one niezastąpionym rozwiązaniem w wielu zastosowaniach przemysłowych. Osiągają świetne wyniki wszędzie tam, gdzie wymaga się nie tylko sporej mocy, ale również wysokiej precyzji i kontroli nad procesem. W takich warunkach ten typ zasilania osiąga świetne wyniki.

Budowa i zasada działania silnika hydraulicznego

Główną zaletą silników hydraulicznych jest ich ogromna moc. Większość z nich charakteryzuje się także wysoką niezawodnością i sprawnością. Szczególnie w porównaniu z napędami elektrycznymi i elektromechanicznymi. Ten rodzaj napędu składa się z kilku kluczowych komponentów, które współpracują, aby przekształcić energię hydrauliczną (cieczy pod ciśnieniem) w energię mechaniczną (ruch obrotowy lub liniowy). Obudowa to zewnętrzna część silnika, która chroni wewnętrzne komponenty i wspiera ich działanie. Wał obrotowy z kolei to główny element ruchomy, który przenosi energię mechaniczną z silnika do innych części maszyny. Ważne są także elementy robocze. W modelach tłokowych są to tłoki, które przesuwają się w komorach roboczych pod wpływem ciśnienia cieczy. W typach łopatkowych z kolei – łopatki obracające się wraz z wałem, przemieszczając ciecz. Zawory i przewody hydrauliczne z kolei służą do kierowania przepływem cieczy hydraulicznej do i z silnika, kontrolując tym samym jego działanie. Istotnymi elementami układów hydraulicznych są także uszczelnienia. Zapewniają one szczelność napędu, chroniąc przed wyciekami cieczy i zanieczyszczeniami. Z kolei w niektórych silnikach hydraulicznych stosuje się dodatkowe systemy chłodzenia, aby zapobiegać przegrzewaniu się urządzenia podczas pracy. Konstrukcja poszczególnych typów może się różnić w zależności od ich przeznaczenia i wymagań specyficznych dla danego zastosowania.

Rodzaje silników hydraulicznych spotykane w maszynach budowlanych i rolniczych

Istnieje kilka głównych rodzajów silników hydraulicznych, z których każdy ma swoje unikalne cechy i zastosowania. Chyba najbardziej popularne są modele zębate. Działają one na zasadzie przekazywania energii poprzez obrót dwóch zestawów zębatek. Prostota ich konstrukcji sprawia, że są niezawodne i stosunkowo łatwe w konserwacji. To zaś czyni je popularnym wyborem w wielu zastosowaniach. Kolejnym rodzajem są silniki wielotłoczkowe. W tych olej hydrauliczny napędza wiele tłoków równocześnie, generując większą moc przy niższych prędkościach obrotowych. Ich konstrukcja pozwala na uzyskanie wysokiego momentu obrotowego. To natomiast sprawia, że są optymalne do urządzeń wymagających dużej siły, takich jak maszyny budowlane czy górnicze.

Silniki łopatkowe z kolei wykorzystują ruch łopatek do przekazywania energii. To zaś pozwala na uzyskanie płynnego i cichego działania. Są one często stosowane w układach, gdzie wymagana jest wysoka precyzja oraz kontrola nad prędkością i momentem obrotowym. Są to na przykład maszyny obróbcze czy systemy automatyki. Istnieją ponadto modele gerotorowe. Charakteryzują się one prostą budową oraz wysoką wydajnością. Ich działanie opiera się na ruchu obrotowym jednego zębatkowego wirnika wewnątrz drugiego, co powoduje przepływ oleju i generowanie energii mechanicznej. Stosuje się je najczęściej w aplikacjach mobilnych, takich jak układy napędowe w pojazdach. A jest tak ze względu na ich kompaktową konstrukcję oraz wysoką moc wyjściową przy niskiej masie.

Najważniejsze parametry silników hydraulicznych

Istotne parametry silników hydraulicznych obejmują chłonność, ciśnienie i moc. Są to bowiem cechy, które decydują o ich wydajności i możliwościach zastosowań. Chłonność, czyli objętość oleju hydraulicznego potrzebnego do wytworzenia określonego ruchu, jest kluczowym parametrem wpływającym na efektywność pracy. Im on mniejsza, tym silnik hydrauliczny zużywa mniej energii i może pracować bardziej wydajnie. Kolejnym istotnym parametrem jest ciśnienie, które określa siłę, z jaką olej hydrauliczny działa na elementy robocze urządzenia. Wysokie ciśnienie pozwala na generowanie większej mocy i momentu obrotowego. To zaś jest istotne w zastosowaniach wymagających dużej siły, jak na przykład w maszynach budowlanych czy górniczych. Natomiast moc silnika hydraulicznego określa jego zdolność do wykonywania pracy na jednostkę czasu i jest miarą jego efektywności. Większa moc oznacza większą wydajność i możliwość realizacji bardziej wymagających zadań. Wspólnie te trzy parametry decydują o możliwościach i ograniczeniach silnika hydraulicznego. Jednocześnie zaś determinują jego przydatność w konkretnych zastosowaniach przemysłowych i mobilnych.

Symbole silników hydraulicznych

Symbole silników hydraulicznych są często stosowane w dokumentacji technicznej, schematach hydraulicznych oraz w przemyśle. Służą one bowiem łatwiejszej identyfikacji, opisowi oraz analizie różnych typów i ich właściwości. Najczęściej stosowane symbole to jednocześnie oznaczenia najczęściej używanych modeli. Symbol silnika zębatego przedstawia się jako prostokąt z symbolem zębatego koła, zazwyczaj umieszczonym wewnątrz prostokąta. Stosuje się go dla modeli zębatych, popularnych ze względu na swoją prostotę i wszechstronność zastosowań. Symbol silnika tłokowego zaś reprezentuje modele tłokowe. Wykorzystują one z kolei ruch tłoków do przekazywania energii. Oznaczenie to zazwyczaj składa się z prostokąta z jednym lub kilkoma strzałkami, reprezentującymi ruch tłoka. Modele łopatkowe natomiast wykorzystują ruch łopatek do generowania energii. Ich symbol składa się z prostokąta z dwoma łopatkami wewnątrz, reprezentującymi ruch roboczy. Ostatni jest symbol typu gerotorowego. Ten napęd wykorzystuje ruch zębatek do generowania energii. Jego oznaczenie zatem obejmuje prostokątny kształt z dwoma zębatkami wewnątrz, reprezentującymi ruch wirnika. Stosowanie takich oznaczeń ma sporo zalet. Przede wszystkim ułatwia identyfikację różnych rodzajów oraz właściwości. Poza tym pomaga w szybkim zrozumieniu schematów hydraulicznych oraz analizie układów hydraulicznych.

Jakie są popularne zastosowania silników hydraulicznych?

Silniki hydrauliczne znajdują szerokie zastosowanie w różnych dziedzinach przemysłu. Sprawdzają się także w zastosowaniach mobilnych ze względu na swoje unikalne właściwości i możliwości. Bardzo często można je spotkać w maszynach budowlanych, takich jak koparki, spycharki, ładowarki czy walcarki. Zapewniają one bowiem dużą siłę i moment obrotowy. To zaś umożliwia skuteczne wykonywanie różnorodnych zadań budowlanych, w tym kopanie przemieszczanie oraz spłaszczanie ziemi i materiałów. W rolnictwie z kolei silniki hydrauliczne znajdują zastosowanie w ciągnikach, kombajnach, rozrzutnikach czy prasach. Pomagają one tam w napędzaniu narzędzi i mechanizmów. A także w sterowaniu różnymi funkcjami maszyn rolniczych, takimi jak podnoszenie, opuszczanie czy skręcanie.

W przemyśle górniczym silniki hydrauliczne wykorzystuje się w różnych urządzeniach, takich jak wiertnice, dźwigi, czy przenośniki taśmowe. Ich duża siła oraz możliwość pracy w trudnych warunkach, w tym w obecności pyłów i wilgoci, czyni je odpowiednimi do zastosowań w kopalniach. Także w systemach automatyki tego rodzaju napędu używa się do różnego rodzaju urządzeń, od maszyn obróbczych po urządzenia transportowe. Ich precyzja, kontrola oraz możliwość generowania dużej siły i momentu obrotowego czynią je bowiem atrakcyjnym rozwiązaniem w zaawansowanych systemach produkcyjnych. Nadają się także świetnie do transportu ciężkich ładunków. Znajdują się one bowiem w pojazdach ciężarowych, dźwigach, czy żurawiach. Tam wykorzystuje się je do podnoszenia i przemieszczania naprawdę sporych ciężarów.

Czy silnik hydrauliczny można naprawić?

Naprawa i regeneracja silników hydraulicznych są kluczowymi procesami mającymi na celu przywrócenie ich sprawności oraz wydajności. Polegają one na kompleksowym przeglądzie, diagnozie oraz naprawie wszelkich uszkodzeń lub zużycia, które mogą wpływać na działanie urządzenia. Pierwszym krokiem tego procesu jest dokładna diagnoza stanu technicznego silnika hydraulicznego. Specjaliści sprawdzają działanie wszystkich komponentów oraz przeprowadzają testy wydajności. Następnie element jest demontowany, aby możliwe było dokładne zbadanie każdego detalu. Po demontażu każdy komponent analizuje się pod kątem ewentualnych uszkodzeń, zużycia lub deformacji. Mogą to być uszkodzenia mechaniczne, zużycie łożysk, uszkodzenia uszczelnień czy wycieki oleju. Po zidentyfikowaniu problemów uszkodzone lub zużyte części urządzenia naprawia się albo wymienia. Może to obejmować regenerację tłoków, wymianę uszczelnień, naprawę zębatek czy wymianę łożysk. W trakcie naprawy silnika hydraulicznego, wszystkie części dokładnie oczyszcza się z zabrudzeń i osadów. Po naprawie podzespół składa się ponownie z uwzględnieniem nowych lub naprawionych elementów. Po złożeniu silnik poddaje się także testom wydajności, aby upewnić się, że wszystkie komponenty działają poprawnie i spełniają wymagania techniczne. Testy te mogą obejmować pomiar mocy, momentu obrotowego, ciśnienia oraz sprawdzenie szczelności. Poddawanie go z kolei regularnej konserwacji pomaga zapobiec powtórnym awariom i przedłużyć jego żywotność.

Jakie są najczęstsze uszkodzenia silników hydraulicznych?

W przypadku silników hydraulicznych najczęstsze uszkodzenia mogą wynikać z zużycia części wewnętrznych, takich jak tłoki, pierścienie uszczelniające, łożyska czy uszczelki. Uszkodzenia te mogą prowadzić do wycieków oleju, utraty ciśnienia czy obniżenia wydajności silnika. Ponadto możliwe jest również uszkodzenie zębatek, łopatek czy wirników. To zaś prowadzi do utraty mocy, wibracji czy hałasu podczas pracy silnika. Innym częstym problemem są zabrudzenia. Mogą to być na przykład zanieczyszczenia oleju, które prowadzą zwykle do zatarć, zablokowań czy awarii pompy hydraulicznej. Dlatego podczas procesu naprawy i regeneracji silnika hydraulicznego konieczna jest nie tylko wymiana uszkodzonych części, ale także dokładne oczyszczenie, smarowanie oraz kalibracja wszystkich elementów. Tak, aby zapewnić jego prawidłowe działanie i długą żywotność.

Kiedy naprawić silnik hydrauliczny, a kiedy wymienić na nowy?

Decyzja o naprawie lub wymianie silnika hydraulicznego zależy od wielu czynników. Do tych najistotniejszych należą: stopień uszkodzenia, wiek i stan techniczny, koszty naprawy oraz dostępność części zamiennych. W przypadku drobnych usterek, takich jak nieszczelności, zużycie uszczelek czy wymiana filtrów, naprawa może być wystarczająca i ekonomicznie opłacalna. Jednakże jeśli uszkodzenia są poważne (zatarcia, uszkodzenie wału czy korpusu), wymagają zazwyczaj kosztownej i skomplikowanej naprawy. To zaś może sprawić, że bardziej opłacalnym wyborem będzie zakup nowego napędu. Ponadto jeśli silnik hydrauliczny jest już przestarzały lub jego wydajność nie spełnia wymagań aplikacji, rozważenie wymiany na nowy może być korzystniejsze dla efektywności i niezawodności pracy. Istotne jest również rozważenie dostępności części zamiennych oraz kosztów przestoju maszyny w trakcie naprawy. W związku z tym, podejmując decyzję o naprawie lub wymianie silnika hydraulicznego, ważne jest uwzględnienie wszystkich tych czynników. Często przydaje się także konsultacja z doświadczonymi specjalistami. Tak, aby podjąć najbardziej rozsądną decyzję z punktu widzenia technicznego i ekonomicznego.
