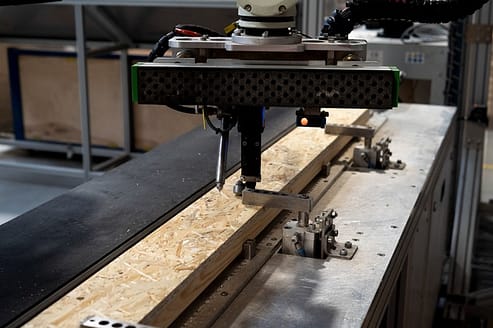

Drewno jest bardzo specyficznym materiałem, który charakteryzują niedokładności. Zautomatyzowany proces wiązania elementów musiał być przygotowany w taki sposób, by uwzględnić sporą tolerancję wymiarów desek i możliwe wygięcia łączonych elementów– mówi Cezary Zakrzewski ze Smart Automation.
Od projektu do realizacji
Do najważniejszych wyzwań w projekcie należały: różnorodność wariantów produkowanych asortymentów, dynamiczna zmiana punktów nakładania kleju i realizacji zszywania oraz limit 30 sekund dla każdego cyklu. Przy takich ograniczeniach moduł recept nie mógł sprowadzać się jedynie do zdefiniowanego zestawu parametrów, a musiał być w pełni dynamiczny. Dzięki temu maszyna dostosowana jest zarówno do szerokiego spektrum aktualnie produkowanych asortymentów, ale jednocześnie technolog ma możliwość zdefiniowania nowych wariantów. Kluczowe dla projektu było utrzymanie zakresu dokładności produkcji w wyznaczonej tolerancji, powtarzalność i uwzględnienie specyfiki odkształceń materiału, którym podlega drewno.
W lutym 2018 zaakceptowana została oferta firmy Smart Automation, a rozwiązanie oddano ostatecznie do użytku we wrześniu 2019.
W projekcie zdecydowano się na wybór komponentów Siemensa. Dzięki tej decyzji klient uzyskał wszystkie najważniejsze elementy rozwiązania w pakiecie. Umożliwiło to łatwą i spójną integrację.
Rozwiązanie zrealizowane zostało w oparciu o sterownik SIMATIC serii S7-1500 w wykonaniu FailSafe, czyli ze zintegrowanymi funkcjami bezpieczeństwa. Zastosowano panel operatorski SIMATIC TP700 Comfort. Oprogramowanie i algorytm sterowania zbudowano w środowisku TIA Portal, a dzięki dodatkowi Multiuser do zarządzania pracą wielu użytkowników, nad projektem mogło pracować jednocześnie kilku programistów. Komponenty techniki łączeniowej i elektrycznej również dostarczone zostały przez Siemensa. Wybór ten zapewnił zarówno nam, jak i klientowi pełną integrację w ramach jednego środowiska, co nie tylko oszczędza czas prac inżynierskich, ale przede wszystkim zapewnia niezawodność. Dzięki temu, że projekt został zrealizowany na sterowniku PLC ze zintegrowanymi funkcjami bezpieczeństwa mogliśmy wprowadzać zmiany na każdym jego etapie, bez konieczności modyfikacji w układzie elektrycznym– mówi Cezary Zakrzewski.
Całość software’u wykonano w środowisku TIA Portal. Dotyczyło to oprogramowania takich komponentów rozwiązania jak sterownik SIMATIC S7-1500, elementy bezpieczeństwa, panel HMI oraz falownik SINAMICS G120C.
