Oprócz sprzętu istotną rolę odgrywają materiały używane do produkcji etykiet.
Głównymi czynnikami decydującymi o wyborze materiałów do etykietowania PCB są możliwość zadruku oraz odporność termiczna i chemiczna.
Etykiety te zawierają informacje kluczowe dla procesu produkcyjnego, których utrata może spowodować zakłócenia negatywnie wpływające na rentowność. Aby etykiety umieszczone na obwodach drukowanych były odporne na wahania temperatury, ścieranie mechaniczne i środki chemiczne stosowane w procesie produkcji PCB, potrzebne są specjalne materiały etykiet.
W przypadku takich etykiet najczęściej stosowanym materiałem jest poliimid. Na etykietach poliimidowych można umieszczać kody kreskowe o dużej gęstości, kody matrycowe, kody QR oraz alfanumeryczne oznaczenia obwodów drukowanych. Dzięki wysokiej stabilności w szerokim zakresie temperatur (nawet powyżej 300°C) materiał ten umożliwia drukowanie w rozdzielczości do 600 dpi przy minimalnych rozmiarach etykiet 4 x 4 mm.
Rozwiązania Brady
Brady Corporation należy do światowej czołówki dostawców systemów drukowania, identyfikacji i śledzenia płytek drukowanych. Brady Corporation, z siedzibą w Milwaukee w stanie Wisconsin w USA, jest międzynarodową firmą zatrudniającą ponad sześć tysięcy pracowników na całym świecie i obsługującą ponad milion klientów.
Pobierz bezpłatną broszurę: Automatyczne etykietowanie płytek drukowanych (w języku angielskim)
Witryna Fare Elettronica miała okazję przeprowadzić wywiad z Markiem Minottim, lokalnym ekspertem ds. produktów Brady Corporation, który pracuje we włoskiej siedzibie tej międzynarodowej firmy, zapewniając wsparcie sprzedaży.
Zadaliśmy Marcowi Minottiemu kilka pytań na temat wykorzystania etykietowania
PCB w branży elektronicznej oraz rozwiązań oferowanych przez Brady Corporation
w tym obszarze.
Fare Elettronica: „Jakie są korzyści z etykietowania PCB dla producenta układów elektronicznych?”
Marco Minotti (Brady): „Linie produkcyjne PCB są coraz bardziej zaawansowane i połączone z systemami planowania produkcji, zaopatrzenia w materiały i komponenty oraz zarządzania zasobami”. Celem firm, zwłaszcza jeśli działają w ramach programu Przemysł 4.0, jest osiągnięcie wysokiego stopnia elastyczności w procesie produkcyjnym przy maksymalnym zwiększeniu wydajności. Etykietowanie pozwala na pełną identyfikowalność PCB na poszczególnych etapach produkcji, podczas składowania w magazynie oraz po sprzedaży.
Jak podkreśla Minotti, firma Brady wytwarza etykiety, które spełniają najbardziej rygorystyczne wymogi produkcji PCB. Przy minimalnym rozmiarze zaledwie 4 x 4 mm etykiety (dostępne również w innych typowych formatach PCB, prostokątnych lub kwadratowych, w rozmiarze wymaganym dla konkretnego zastosowania) mają rozdzielczość do 600 dpi i mogą zawierać informacje alfanumeryczne, dwuwymiarowe kody kreskowe i kody QR.
Rozwiązania firmy Brady obejmują również etykiety grawerowane laserowo. Charakteryzują się one wysokim kontrastem, dzięki czemu są łatwiejsze do odczytania przez skanery umieszczone na liniach produkcyjnych.
Fare Elettronica: „Czy może Pan podsumować dla nas produkty do drukowania i naklejania etykiet na PCB dostępne w ofercie firmy Brady?”

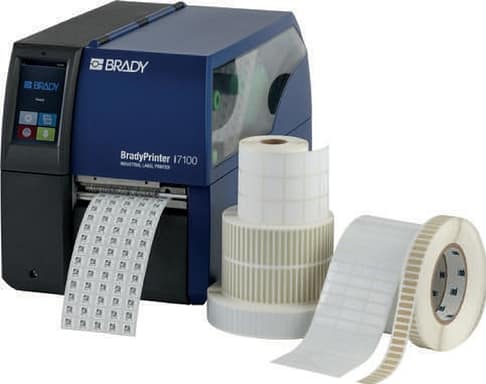

Marco Minotti (Brady): „Firma Brady jest wysoko ceniona przez klientów, ponieważ oferuje zarówno ręczne, jak i zautomatyzowane systemy drukujące, które można zintegrować z urządzeniami »pick and place« oraz liniami do montażu SMT. Do drukowania na zimno oferujemy BradyPrinter i7100, przemysłowe rozwiązanie do drukowania etykiet”.
Przy rozdzielczości 300 lub 600 pi drukarka ta (Rysunek 3) obsługuje ponad 70 typów materiałów, osiąga prędkość druku do 30 cm na sekundę i może drukować etykiety w rozmiarach od 4 mm do 11 cm. Wstępnie wydrukowane etykiety mogą być następnie wykorzystane w liniach montażowych SMT za pomocą podajnika, który zasila maszynę „pick and place” przez specjalne ramię adaptera.
Seria automatycznych podajników etykiet ALF (Automated Label Feeder) firmy Brady obejmuje szeroki zakres podajników, które mogą zautomatyzować etykietowanie PCB dzięki połączeniu z maszynami typu »pick and place«.
