Nowa generacja regulatorów temperatury wkracza w obszar sztucznej inteligencji

832

Nasza seria regulatorów E5_C znacznie podwyższyła poprzeczkę w zakresie regulacji temperatury w ciągu ostatnich pięciu lat dzięki prostej obsłudze, wysokiej dokładności oraz wyjątkowo niezawodnej regulacji. Seria E5_D — nowa generacja regulatorów zbudowanych na bazie sprawdzonej platformy E5_C — została zaprojektowana z myślą o zapewnieniu optymalnej i automatycznej regulacji temperatury bez interwencji ze strony ludzi. Wszystkie typowe regulacje wykonywane dotychczas na obiekcie przez ekspertów zostały zautomatyzowane przy wykorzystaniu sztucznej inteligencji. Seria E5_D powstała w oparciu o platformę E5_C, a więc wszystkie podstawowe funkcje regulatorów są takie same (okres regulacji 50 ms, uniwersalne wejścia pomiarowe termopar, czujników Pt100 oraz liniowe itd.), z wyjątkiem konstrukcji wysuwnej, która jeszcze bardziej ułatwia ich konserwację.

Algorytm regulacji adaptacyjnej

W przypadku zwykłych regulatorów temperatury początkowe strojenie ustawień regulatorów PID nie tylko zajmuje dużo czasu, ale także jest niezwykle trudne, jeśli nie posiada się wieloletniego doświadczenia w tym zakresie. Z tego względu firma Omron opracowała serię regulatorów E5_D wykorzystujących technikę regulacji adaptacyjnej. To rozwiązanie wykrywa zmiany zachodzące w procesie w wyniku regulacji i dostosowuje odpowiednio parametry członów PID. Rezultat? Idealnie dostrojony algorytm regulatora PID oraz niezwykle stabilna regulacja temperatury.


Idealna regulacja temperatury zgrzewania w maszynach pakujących

W tradycyjnych maszynach zgrzewających czujniki temperatury są często umieszczone zbyt daleko od powierzchni listwy zgrzewającej. Powoduje to występowanie różnic między temperaturą powierzchni zgrzewania, a faktycznie regulowaną temperaturą. Takie różnice temperatury oraz wynikające z tego wady zgrzewów rosną wraz ze wzrostem szybkości procesu pakowania, a także wykazują korelację ze zmniejszającą się grubością materiałów opakunkowych.

Dzięki serii regulatorów E5_D rozwiązano ten problem w następujący sposób:

  • Czujnik został przeniesiony bliżej powierzchni zgrzewania — było to możliwe dzięki zastosowaniu specjalnych modeli czujników temperatury charakteryzujących się szybszym wykrywaniem.
  • Zastosowano specjalne algorytmy regulacji (funkcja automatycznego dostosowania filtrów) wbudowane w regulatorach z serii E5_D, opracowane specjalnie do tłumienia wahań temperatury. W efekcie uzyskano lepszą jakość zgrzewania opakowań.

Nowy algorytm zmniejsza wahania temperatury wtryskarek.

W chłodzonych wodą wtryskarkach zwiększenie szybkości prowadzi często do wahań temperatury z powodu różnorodnych czynników, takich jak skład mieszanki czy woda chłodząca. Dla operatora oznacza to konieczność nieustannej regulacji zaworu w celu ustabilizowania jakości. Uzyskanie wysokiej szybkości produkcji przy jednoczesnym utrzymaniu jakości jest naprawdę trudne, ale nie przy wykorzystaniu regulatorów z serii E5D. Funkcja dostosowania wydatku wody chłodzącej zmniejsza wahania temperatury do minimum, a jednocześnie zwiększa wydajność produkcji przy zachowaniu jakości.

Charakterystyka

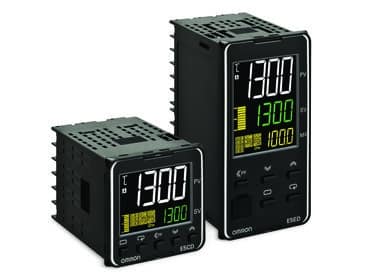

  • Dostępne w dwóch rozmiarach: E5CD (48 x 48 mm) i E5ED (48 x 96 mm)
  • Obie wersje umożliwiają pomiar szerokiego zakresu sygnałów z różnych czujników (12 różnych typów termopar, czujniki Pt100/jPt100 oraz różne sygnały liniowe prądu i napięcia).
  • Dostępne typy wyjść sterujących, w zależności od modelu, to wyjście przekaźnikowe 5 A/250 Vca oraz wyjście napięciowe (12 Vcc do wysterowania zewnętrznych przekaźników półprzewodnikowych).
  • Podobnie jak w przypadku serii E5_C, dostępne są modele podstawowe bez dodatkowych funkcji oraz bardziej zaawansowane modele z obsługą takich funkcji, jak wejścia zdarzeń, komunikacja szeregowa RS485 czy sygnalizacja przepalenia grzałki.
  • Zakres napięcia zasilającego: od 100 do 240 VCA lub 24 V AC/DC.

Źródło: Omron
