Modułowość, funkcja rozłączania pętli oraz monitorowanie usterek dla linii sygnałowych do poziomu SIL 3, zgodnie z wymogami normy IEC/EN 61508 — te funkcje łączy teraz nowy system ochrony przeciwprzepięciowej M-LB-4000 firmy Pepperl+Fuchs. Urządzenia ograniczają stany nieustalone indukowane na liniach sygnałowych z różnych przyczyn, na przykład wskutek wyładowań atmosferycznych lub operacji łączeniowych. Moduły 2-kanałowe zapewniają większą dostępność instalacji: ponieważ funkcja zabezpieczająca jest w całości zawarta we wtykowym module ochronnym, nie ma potrzeby ponownego okablowania podczas wymiany.

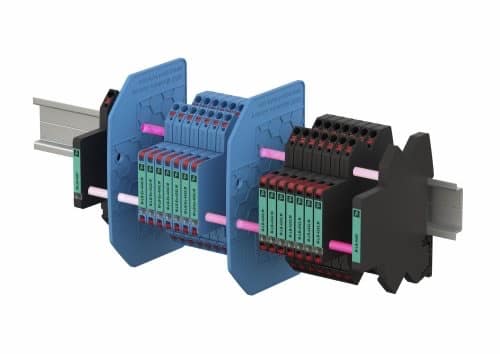

M-LB-4000 składa się z dwuczęściowego zabezpieczenia przeciwprzepięciowego i dwuczęściowego systemu monitorowania statusu błędów.
Moduł ochronny zawiera wszystkie elementy zabezpieczające. Można go wymienić bez użycia narzędzi, podczas gdy moduł bazowy pozostaje w normalnym trybie pracy. Urządzenie zawiera wskaźnik statusu na przednim panelu. Podczas demontażu modułu zabezpieczającego, odpowiedni obwód sygnałowy pozostaje połączony poprzez moduł bazowy, zamontowany na szynie DIN. Proces odłączania nie powoduje przerwania sygnału, co oznacza, że moduł zabezpieczający można wymienić bez zakłócania pracy instalacji.
M-LB-4000 umożliwia łatwe uruchomienie i serwisowanie, dzięki funkcji odłączania pętli i możliwości wymiany modułu zabezpieczającego podczas normalnej pracy.
Jeśli moduł zabezpieczający zostanie obrócony o 180 stopni i podłączony, obwód sygnałowy zostanie przerwany przez zintegrowaną funkcję izolującą. Upraszcza to prace serwisowe i sprawdzanie pętli oraz umożliwia wykonywanie testów izolacji podczas rozruchu lub powtarzania testów.
Oba komponenty modułu monitorującego stany awaryjne analizują status wielu barier przeciwprzepięciowych. Zestaw składa się z dwóch części: nadajnika/odbiornika optycznego i modułu odchylania optycznego. Jeżeli w jednej z monitorowanych barier wystąpi usterka, sygnał optyczny zostaje przerwany i następuje jej identyfikacja. Moduł monitorujący stany awaryjne zawiera wskaźnik LED, umożliwiający wizualną kontrolę ochrony przeciwprzepięciowej w celu spełnienia wymagań normatywnych, dotyczących regularnych testów. Dodatkowo, dostępne jest wyjście komunikatu o stanie, umożliwiające identyfikację bloku, w którym wystąpił błąd. Jeden moduł monitorujący stany awaryjne może współpracować z maksymalnie 50 modułami.
Mała szerokość modułów, wynosząca 6 mm, pozwala zaoszczędzić miejsce w szafie sterowniczej. Podczas modernizacji, istniejące wspólne listwy zaciskowe można wymienić niezależnie od wymagań przestrzennych.
Źródło: MY MEPAX
