Połączenie maszyn z systemami IT otwiera nieskończony potencjał
w zakresie poprawy ekonomii i intuicyjności procesu wulkanizacji.

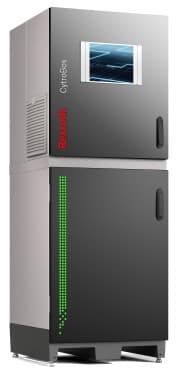

To właśnie obszar, w którym znajduje zastosowanie nowy zasilacz hydrauliczny CytroBox firmy Bosch Rexroth. Dzięki swojej modułowej budowie oraz inteligentnej pracy, stanowi on nowe rozwiązanie
w średnim zakresie mocy, do 30 kW. Integrując technologię IoT, wytycza on drogę spójnego wdrożenia koncepcji Przemysłu 4.0.
Niewielkierozmiaryszafkisterowniczej
Oszczędność energii na poziomie do 80%
Monitorowanie warunków i analiza danych
Nowy zasilacz hydrauliczny średniej mocy, od 7,5 do 30 kW, gwarantuje wydajną produkcję
CytroBox jest zasilaczem hydraulicznym średniej mocy, do 30 kW. Bieżące zużycie jest parametryzowane i optymalizowane odpowiednio za pomocą szafki sterowniczej. Wstępnie skonfigurowane sterowniki napędów pomp
o zmiennej prędkości indywidualnie dostosowują zużycie energii. Dzięki temu, ruch jest wyłączany przy braku obciążenia lub podczas wulkanizacji opony, aby zaoszczędzić energię, a przy pełnym obciążeniu jest kontrolowany odpowiednio do wartości zadanej ciśnienia, w pętli ze sprzężeniem zwrotnym, z zachowaniem wysokiej dynamiki reagowania.
To rozwiązanie zapewnia nawet 60% oszczędność energii w porównaniu do konwencjonalnych zasilaczy stosowanych w prasach do wulkanizacji. Wysoki poziom wydajności specjalnego bloku, produkowanego techniką druku 3D
z rdzeniem piaskowym, również przyczynia się do zwiększenia wydajności obsługi. Dzięki addytywnej metodzie wytwarzania, blok ma nawet o 40% mniejsze wymiary i poprawioną charakterystykę kanałów przepływowych. Pozwoliło to usprawnić przepływ oleju, ograniczyć straty ciśnienia
i zminimalizować obszary, w których mogą wystąpić nieszczelności, ponieważ wymagana jest mniejsza ilość korków gwintowych.
Inteligentne połączenie z systemem monitorowania warunków
Dzięki wyposażeniu w pakiet czujników oraz otwarte interfejsy, zasilacz hydrauliczny CytroBox jest gotowy do pracy z różnymi sieciami przemysłowymi. Zintegrowane czujniki połączone za pomocą przewodów dostarczają informacje o aktualnym stanie filtra, oleju lub napędu. Zgromadzone dane są następnie przetwarzane przez sterownik napędu.
Za pomocą interfejsu Open Core można je potem w sposób wygodny przetwarzać dalej i integrować z nowoczesnymi maszynami.
CytroBox oferuje również opcje łączności dla operatorów. Ułatwia to korzystanie z potencjału technologii IoT oraz usługi pay-per-use bez ryzyka. Wszystkie informacje o zasilaczu hydraulicznym CytroBox – od komponentów i statusu operacyjnego lub przyszłej konserwacji, po analizy w ramach konserwacji predykcyjnej, można uzyskać za pomocą sieci diagnostycznej online firmy Bosch Rexroth (ODiN). Dzięki temu, informacje są zawsze dostępne.
Maksymalna wydajność przy minimalnych wymiarach
Elastyczność i kompaktowa budowa to ważne kryteria doboru komponentów. Zasilacz hydrauliczny CytroBox łączy niewielkie wymiary i kompaktową budowę. Dotyczy to także zbiornika ze zoptymalizowanym odgazowaniem
i przepływem. Dzięki symulacji CFD, objętość oleju udało się ograniczyć
o 75% – z 600 do zaledwie 150 litrów. Zastosowanie technologii synchronicznej to także oszczędność miejsca. Chłodzone wodą silniki synchroniczne o wysokiej wydajności są nawet o 80% mniejsze
w porównaniu do silników asynchronicznych. Wszystkie funkcje są połączone
w kompaktowej szafce sterowniczej. Dzięki temu, CytroBox może być integrowany z istniejącymi liniami produkcyjnymi w sposób elastyczny
i zapewniający oszczędność miejsca.
Niższy poziom hałasu zwiększa komfort pracy
Hałas rozprzestrzeniający się w powietrzu jest całkowicie pochłaniany dzięki kompaktowemu układowi wszystkich komponentów, umieszczonych w jednej obudowie oraz przez zastosowane maty wygłuszające. W ten sposób żadne dźwięki nie przedostają się na zewnątrz. Aby ograniczyć emisję hałasu przenoszonego przez konstrukcję, grupa pomp silnika została sztywno przymocowana do podstawy z betonu polimeryzowanego. Całkowicie wyeliminowano łożyska tłumiące, które zwykle przenoszą hałas na zbiornik. W rezultacie poziom hałasu generowanego przez zasilacz hydrauliczny CytroBox nie przekracza 75 dB (A) – nawet przy pełnym obciążeniu. Podobne jednostki zasilające emitują hałas na poziomie 85 dB (A). Oznacza to mniejszą potrzebę stosowania środków ograniczających hałas i niższe koszty, a także znacznie lepsze warunki pracy, nawet w bezpośredniej bliskości zasilacza hydraulicznego.
Źródło: Bosh Rexroth
