Bezpieczne procesy automatyzacji zgodne z obowiązującymi normami

30

Magazyny paletowe z systemami pozwalającymi na automatyczne ponowne uruchomienie urządzeń przyczyniają się do zwiększenia wydajności systemów. Rozwiązanie to wymaga niezawodnie działającej ochrony dostępu. Nowe koncepcje bezpieczeństwa z pętlami indukcyjnymi, kurtyną świetlną i monitorowaną sekwencją sygnałów spełniają wymagania zrewidowanej normy EN 415-4, zapewniając tym samym maksymalne standardy bezpieczeństwa.

Ramy normatywne: zmieniona norma zharmonizowana EN 415-4

Producenci i operatorzy maszyn lub systemów muszą przestrzegać przepisów prawa. Obowiązujące dla producentów są m.in. Ustawa o bezpieczeństwie sprzętu i produktów, a dla użytkowników systemów rozporządzenia o bezpieczeństwie i higienie pracy w przemyśle. Kolejną ważną rolę odgrywają normy. Opisują one wymagania i stanowią wsparcie w zapewnieniu bezpieczeństwa przy maszynach i systemach. Nie są one jednakże prawnie wiążące w Europie. Dla producentów i operatorów maszyn lub systemów szczególnie istotne są normy typu C. Są to normy bezpieczeństwa specyficzne dla maszyn. Należy do nich norma EN 415-4 “Bezpieczeństwo maszyn pakujących – Część 4: Paletyzatory i depaletyzatory oraz urządzenia towarzyszące”. Treść normy z 1997 roku została znacznie zmieniona. W mającej wejść w życie wersji normy producentom i firmom eksploatującym urządzenia stawiane są nowe wymagania. Dotyczą one miedzy innymi zabezpieczenia dostępu do magazynów paletowych z systemami pozwalającymi na automatyczne ponowne uruchomienie urządzeń.

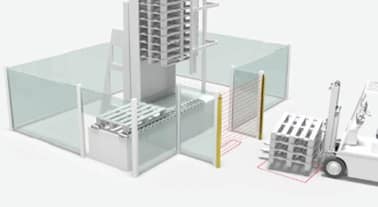

Dodatkowo, przed i za czujnikiem bezpieczeństwa w posadzce osadzone są pętle indukcyjne. Dzięki temu system bezpieczeństwa może odróżnić wózek widłowy od przemieszczających się osób.

Koncepcje tradycyjne z zewnętrznymi pętlami indukcyjnymi

Do tej pory wiele stacji przeładunkowych z funkcją automatycznego ponownego uruchomienia było zabezpieczonych w następujący sposób: bezkontaktowe urządzenia ochronne (ESPE) zabezpieczały punkt dostępu – jeśli ESPE zostało wzbudzone, maszyna i przenośnik zostają zatrzymane. Aby uniknąć konieczności ponownego uruchomienia zatrzymanej maszyny po wykonaniu załadunku przez pojazd przeładunkowy , np. przez wózek widłowy, jako sygnały mutingu stosuje się dwie pętle indukcyjne. Są one umieszczone w posadzce przed urządzeniem ESPE. Gdy wózek widłowy przesuwa się nad pętlami indukcyjnymi, bezkontaktowe urządzenia ochronne zostają tymczasowo zmostkowane. To rozwiązanie nie odpowiada już obecnym standardom technologii bezpieczeństwa: koncepcja systemu często ograniczona jest do analizy jednokanałowej, a w rezultacie, w pewnych okolicznościach wydajność systemu bezpieczeństwa nie spełnia wymogów dla danego zastosowania. Nowy typ zabezpieczenia dostępu do magazynu palet ma na celu uniemożliwienie wejścia osób, ale jednocześnie umożliwia wprowadzenie palet za pomocą wózka widłowego.

Zgodność z normami dzięki monitorowaniu sekwencji

Producenci oraz firmy eksploatujące maszyny i urządzenia mogą teraz skorzystać z nowego rozwiązania, które zostało opisane w przyszłej wersji normy EN 415-4. Tym samym odpowiada ono najnowocześniejszym istniejącym obecnie rozwiązaniom. Również w tym systemie ochrony dostępu w magazynach palet stosowane są dwie pętle indukcyjne. Różnicą w stosunku do tradycyjnych koncepcji jest to, że pętle indukcyjne nie są umieszczone przed strefą niebezpieczną. Zamiast tego jedna z nich znajduje się poza strefą niebezpieczną, a druga za bezkontaktowym urządzeniem ochronnym, czyli w strefie niebezpiecznej. ESPE – optoelektroniczne urządzenie ochronne – również pozostaje w pierwotnym położeniu. Tak jak poprzednio, oddziela ono strefę ruchu i strefę niebezpieczną. Dodatkowo wprowadzono system bezpieczeństwa, który monitoruje zdefiniowaną sekwencję sygnałów i inicjuje ponowne uruchomienie urządzeń w trybie automatycznym.

Różnorodne możliwości zabezpieczenia obszarów działania systemów

Dla zastosowania tego rozwiązania muszą zostać spełnione następujące ramowe warunki techniczne: należy zabezpieczyć obszar sąsiadujący z magazynem palet. Należy również uniemożliwić niezauważone wejście do innych obszarów systemu osób przechodzących przez ESPE. Można to wyegzekwować mechanicznie, np. poprzez ograniczenie wysokości. Umożliwia to przejście pustej palety, ale zablokuje dostęp osób. Alternatywnie, można zainstalować kolejny zespół bezkontaktowego urządzenia ochronnego, który wykrywa wejście osoby do strefy niebezpiecznej. Kolejnym wymogiem jest zagospodarowanie odpowiedniej ilości przestrzeni na montaż zewnętrznej pętli indukcyjnej, ponad którą porusza się wózek widłowy. Jest ona nieco większa niż pętla wewnętrzna. Konieczne jest również przeszkolenie pracowników obsługi, ze względu na ponowne automatyczne uruchamianie urządzeń. Operator wózka widłowego odpowiada za uniemożliwienie dostępu do strefy niebezpiecznej osobom, które mogłyby przejść obok wózka. Jeśli w tym czasie w strefie wewnętrznej znajdują się jeszcze jakieś osoby, operatorowi nie wolno wyjechać ze strefy, ponieważ w przeciwnym razie uruchomiony zostanie system magazynu palet. Ryzyko to można również wyeliminować za pomocą instalacji zabezpieczenia ochronnego, uniemożliwiającego przejście obok urządzenia ochronnego.
