Na rynku energetycznym zachodzą zmiany – pojawia się coraz więcej instalacji OZE, wzrasta liczba prosumentów, zmieniają się zachowania konsumentów, rosną wymagania dotyczące niezawodności sieci i jej zdalnego przekonfigurowania. A to wszystko wymusza poszukiwanie i wdrażanie rozwiązań umożliwiających zarządzanie, monitorowanie i sterowanie stacjami energetycznymi SN/nN.

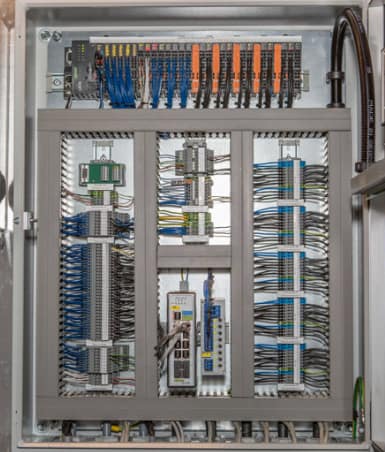

WAGO wraz z partnerami przygotowało aplikację inteligentnej stacji energetycznej, zapewniającej pełny monitoring wszystkich istotnych parametrów pracy stacji z możliwością zdalnego sterowania napędami odłączników SN, zdalną regulacją zaczepów na transformatorze oraz wizualizacją stanu pracy rozłączników nN w czasie rzeczywistym.  Głównym elementem jest sterownik WAGO, który pozwala na zarządzanie, monitoring i zdalne sterowanie stacją poprzez:

• wizualizacje i sterownie zespołem wyłącznikowym
• pomiary prądów, napięć, częstotliwości,
• funkcje zabezpieczeniowe z sygnalizacją odczyt oraz transmisję danych kart pomiarowych WAGO-I/O-SYSTEM,
• komunikację z systemami SCADA (m.in. w protokołach DNP3.0, IEC60870-5-101//103//104, IEC61850 poprzez łączność GPRS/GSM),
•  kontrolę kierunku przepływu energii elektrycznej poprzez zdalną, podobciążeniową regulację zaczepów na transformatorze,
• kontrolę dostępu do obiektów energetycznych,
• zdalną parametryzację oraz wymianę oprogramowania poprzez serwer WWW.

WAGO-I/O-SYSTEM 750

Sterownik WAGO opiera się na modularnym WAGO-I/O-SYSTEM, spełniającym wymogi stawiane systemom rozproszonego sterowania. Jego modularna struktura pozwala na tworzenie dowolnych aplikacji, współpracujących z różnymi protokołami, w tym również telecontrol. Rozwiązanie WAGO składa się z wybranych modułów odpowiadających za konkretne funkcje w systemie. Głównym elementem jest jednostka swobodnie programowalna, czyli sterownik, integrujący w sobie funkcje m.in. sterownika telemechaniki, koncentratora danych oraz gateway’a między stacją energetyczną a systemem dyspozytorskim SCADA, poprzez wykorzystanie standardowych protokołów spotykanych w elektroenergetyce (DNP.3, IEC60870, IEC61850, Modbus).

ZARZĄDZANIE STACJĄ ENERGETYCZNĄ

Wszystkie sygnały z monitorowanego obiektu dołączone są do sterownika PLC za pomocą modularnych wejść/wyjść analogowych oraz dwustanowych. Taka konfiguracja zapewnia realizację pomiarów pracy stacji, sygnalizację stanów łączników oraz ich zdalne sterowanie.  Opracowane oprogramowanie umożliwia kontrolę stanu pracy rozdzielnic SN oraz sterowanie odłącznikami. Mamy też możliwość wyboru sposobu sterownia zdalnie/lokalnie.
Zastosowany układ zasilania dla systemów automatyki oraz napędów łączników SN oparty o komponenty z oferty WAGO (zasilacz, UPS oraz baterie z funkcją kontroli stanu pracy i ładowania z kompensacją temperaturową) zapewnia niezawodność i pewność pracy przy maksymalnym wykorzystaniu żywotności baterii.
Sterownik WAGO udostępnia szereg możliwości do kontroli przepływu energii w poszczególnych odpływach dzięki połączeniu z modułem pomiaru mocy 3-fazowej. Rozwiązanie to sprawia, że zespół sterownika wraz z kilkunastoma kartami pomiarowymi zajmuje podobną ilość miejsca jak 1-2 liczniki energii.
Dodatkowo układ ten zbiera i przesyła informacje nt. temperatury i wilgotności w przedziałach stacji, wysokości wód gruntowych i zadymieniu.

MONITORING ONLINE

Sterownik WAGO udostępnia wszystkie informacje w jednym centralnym miejscu poprzez serwer WWW. Dzięki temu użytkownik może dowiedzieć się o stanie pracy stacji za pomocą komunikacji GPRS/GSM i aplikacji WebVisu. Dodatkowo właściciel otrzymuje zdalny dostęp do elementów sterownia.
