Zasuwy nożowe: co trzeba o nich wiedzieć?

417

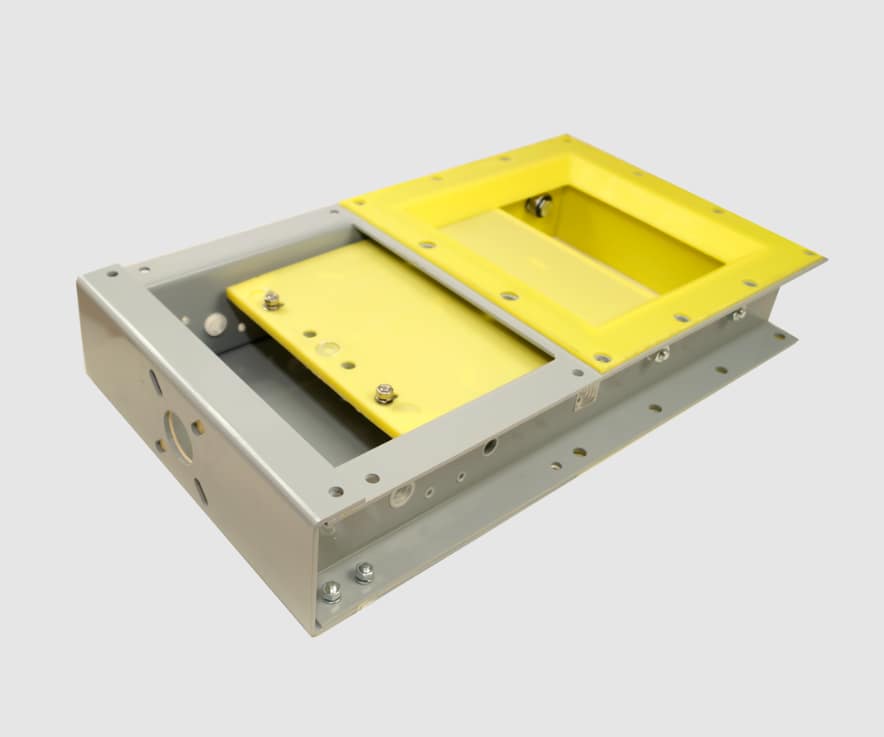

Czym jest zasuwa nożowa?

Zasuwa nożowa (zawór suwakowy) to specyficzny typ zaworu stosowany w przemyśle przede wszystkim do kontroli przepływu materiałów sypkich, zawiesin, emulsji i lepkich cieczy. Jest znana ze swojej zdolności do skutecznego przecinania i izolowania przepływu, nawet w przypadku olejów ciężkich.

Konstrukcja zaworu suwakowego jest prosta. Składa się on z otworu i płaskiej płytki (łopatki ślizgowej), zwanej „nożem”, która przesuwa się w górę i w dół w celu regulacji przepływu medium. Nóż jest wykonany zazwyczaj z wysokiej jakości stali nierdzewnej, odpornej na korozję i ścieranie, co pozwala na długotrwałe i niezawodne działanie w trudnych warunkach przemysłowych.

Zasuwa nożowa może być sterowana ręcznie lub za pomocą siłowników – pneumatycznego albo elektrycznego. Jednym z kluczowych atutów jest jej zdolność do radzenia sobie z cieczami zawierającymi zawiesiny stałych cząstek, dzięki czemu jest ona niezastąpiona w wielu sektorach przemysłu, takich jak przemysł papierniczy, chemiczny, spożywczy czy energetyczny.

Zasuwy nożowe są szczególnie polecane w sytuacjach, gdzie tradycyjne zawory mogą mieć problem z efektywnym przecięciem transportowanego medium. To w konsekwencji mogłoby prowadzić do powstawania zatorów i blokowania przepływu.

Rodzaje zasuw nożowych

Zasuwy nożowe różnią się kształtem przelotu, średnicą przekroju oraz materiałem wykonania.

Zasuwy VL sprawdzają się w kontrolowaniu przepływu mechanicznego i grawitacyjnego materiałów ziarnistych oraz sypkich. Są szczelne i mogą być montowane pionowo lub poziomo. Mają przekrój okrągły, prostokątny lub kwadratowy.

Zasuwy VG radzą sobie z transportem wymagających materiałów ściernych, tj. piasek, węgiel, żwir czy produkty pełnoziarniste. Oferują większe rozmiary niż warianty VL.

W zależności od rodzaju, zasuwy nożowe można montować:

  • na wlotach teleskopowych rynien załadowczych,
  • wylotach silosów, zasobników, zbiorników,
  • wejściach i wyjściach przenośników mechanicznych.

Sposób działania zasuw nożowych

Działanie zasuw nożowych jest proste, a przy tym efektywne. Zasady działania są uniwersalne, niezależnie od konkretnego modelu czy aplikacji. Zasadniczo, zasuwa nożowa to zawór przepustowy, który kontroluje przepływ medium – cieczy lub materiału sypkiego – poprzez przesuwający się nóż.

W pozycji otwartej nóż jest w pełni wycofany, co umożliwia swobodny przepływ medium przez otwór zaworu. Gdy nóż jest w pełni zasunięty, przepływ medium jest całkowicie zablokowany.

Ruch noża może być sterowany manualnie (poprzez rękojeść bądź koło) lub automatycznie za pomocą siłowników. Automatyczne sterowanie jest często preferowane w aplikacjach przemysłowych ze względu na możliwość zdalnej kontroli i precyzyjne sterowanie przepływem.

W przeciwieństwie do tradycyjnych zaworów kulowych czy klinowych, unikalna konstrukcja wersji nożowych umożliwia przecinanie cząstek stałych, co zapobiega zacinaniu się i blokowaniu przepływu.

Właśnie ta cecha sprawia, że są one popularnym wyborem w wielu sektorach przemysłu, takich jak przemysł chemiczny, papierniczy, spożywczy czy górniczy.

Zasuwa nożowa do materiałów sypkich

Materiały sypkie, takie jak mąka, ziarna, piasek, cement, kruszywa czy inne substancje granulowane, charakteryzują się specyficzną dynamiką przepływu, która może stanowić wyzwanie dla standardowych zaworów przepustowych.

Zawory suwakowe są niezwykle skuteczne w manipulacji materiałami sypkimi. Dzięki płaskiemu, ostro zakończonemu nożowi, który przesuwa się w poprzek strumienia materiału, mogą skutecznie przecinać i izolować cząstki stałe, co pozwala na niezakłócony przepływ i minimalizuje ryzyko blokady systemu.

Dodatkowo, zasuwy nożowe mają wąski korpus i płaską konstrukcję, dzięki czemu są lekkie, wymagają stosunkowo niewiele miejsca do instalacji. Jeśli potrzebujesz maszyn lub części do wykorzystania w transporcie materiałów sypkich, sprawdź ofertę firmy RST Group, dostępną tutaj: https://rstgroup.pl/.

Wybór odpowiedniej zasuwy

Wybór odpowiedniej zasuwy nożowej jest kluczowy dla prawidłowego funkcjonowania każdego systemu przemysłowego i musi uwzględniać różne kryteria techniczne. Trzy podstawowe elementy do rozważenia to:

  • średnica zasuwy,
  • rodzaj napędu,
  • materiał, z którego wykonana jest łopatka ślizgowa.

Średnica zasuwy powinna być dobrana do średnicy rurociągu, przez który przepływa medium. Jest to kluczowe dla utrzymania optymalnego przepływu i uniknięcia problemów związanych z nadmiernym ciśnieniem. Optymalna średnica zasuwy może również zapobiegać niepotrzebnym stratom energetycznym i zwiększać efektywność operacyjną.

Materiał, z którego wykonane są łopatki ślizgowe, ma fundamentalne znaczenie dla trwałości i wytrzymałości zasuwy. W przypadku przemysłu ciężkiego, gdzie zasuwki muszą radzić sobie z agresywnymi chemikaliami, wysokimi temperaturami czy materiałami ściernymi, zaleca się stosowanie łopatek wykonanych ze stali nierdzewnej lub innych odpornych na korozję materiałów. Właściwy materiał łopatek gwarantuje długą żywotność zasuwy i minimalizuje ryzyko awarii.

Rodzaj napędu jest kolejnym istotnym elementem do rozważenia. Może być sterowany ręcznie, co jest dobre dla małych zastosowań o niskim natężeniu przepływu. W przeciwnym razie, dla większych systemów i tych, które wymagają precyzyjnego sterowania, zalecane są zasuwy sterowane pneumatycznie lub elektrycznie. Wybór napędu powinien uwzględniać specyfikę operacyjną i wymagania przemysłu.

Należy wziąć pod uwagę również: granulację, wilgotność, temperaturę i ciśnienie medium. Dlatego kluczowe jest zrozumienie specyfiki danej aplikacji.

Zastosowanie zasuw w różnych gałęziach przemysłu

Zawory suwakowe są niezbędne w przemyśle cementowym do sterowania przepływem surowców na różnych etapach produkcji, począwszy od silosów magazynujących surowce, po przenośniki taśmowe i młyny.

Są stosowane też w przemyśle energetycznym, w szczególności w sektorze wytwarzania energii z biomasy. Kontrolują one przepływ paliwa od punktu magazynowania do palnika, umożliwiając precyzyjną regulację procesu spalania.

Przemysł chemiczny, z uwagi na wymagający charakter przetwarzanych mediów, również korzysta z zalet zasuw nożowych. Stosuje się je tam do sterowania przepływem szeregów różnorodnych substancji, zarówno ciekłych jak i sypkich, często o agresywnych właściwościach.

W przemyśle górnictwa i kruszyw są niezbędne do kontroli przepływu rudy, piasku, żwiru czy węgla, zwłaszcza w procesach transportu mechanicznego.

W przemyśle spożywczym z kolei mogą być wykorzystywane do kontroli przepływu produktów takich jak: kakao, cukier, zboże czy mąka. Są często instalowane na wyjściach silosów lub przed rozdrabniaczami, aby precyzyjnie kontrolować ilość przetwarzanego produktu.

Podsumowując, zasuwy nożowe są kluczowym elementem wielu procesów przemysłowych. Ich wszechstronność, niezawodność i zdolność do pracy w najbardziej wymagających warunkach czynią je niezastąpionym narzędziem w różnych sektorach.
