Zintegrowany system pomiarowy IMS-I prowadzenie I najwyższa precyzja pomiaru

975

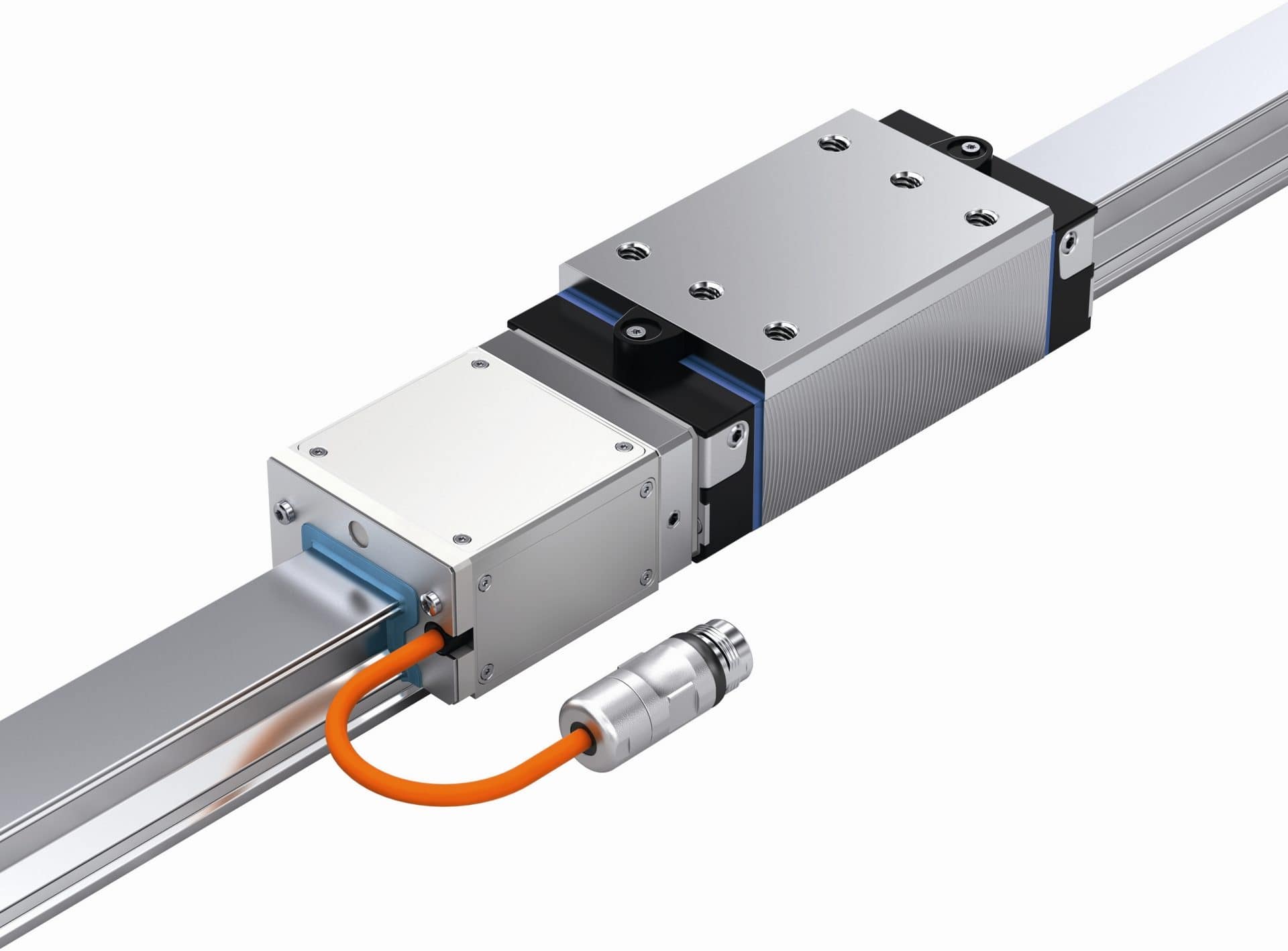

Zintegrowany system pomiarowy łączy prowadnice szynowe kulkowe i prowadnice szynowe  wałeczkowe  z nowatorskim systemem pomiaru długości tworząc nowy produkt IMS-I. Dokładność tego indukcyjnego systemu pomiarowego jest porównywalna z liniałami szklanymi o najwyższej precyzji, co sprawia, że może on być wykorzystywany, zamiast zewnętrznych systemów pomiarowych w obrabiarkach.

Pomiar indukcyjny z okresem sygnału 40 μm

Wraz z IMS-I otrzymują Państwo precyzyjne narzędzie, które dzięki dokładnemu pomiarowi pozycji gwarantuje doskonałe obrabianie przedmiotów. Poprzez indukcyjną oraz, bezdotykową zasadę pomiarową, system umożliwia pracę bez zużywania się – co skraca okresy przestoju. Dzięki integracji systemów jest on szczególnie zwarty, co oszczędza przestrzeń zabudowy instalacyjnej.

Korzyści płynące ze szczególnych właściwości produktu:

  • Wysoka dokładność systemowa
  • Indukcyjna oraz bezdotykowa zasada pomiarowa
  • Funkcja pomiarowa zintegrowana z prowadnicą
  • Odporność na zanieczyszczenia, bez dodatkowych czynności

Kluczowe dane techniczne:

  • Okres sygnału 40 μm (1 Vss)
  • Dokładność podziału } 3 μm/m
  • Prowadnice szynowe kulkowe: rozm. 20/25/30/35/45
  • Prowadnice szynowe wałeczkowe: rozm. 35/45/55
  • Jednoczęściowe długości szyn do 4500 mm

Źródło: BOSCH
