Nowa era w projektowaniu inteligentnych systemów wizyjnych

49

Przemysłowe przetwarzanie obrazu przechodzi głęboką transformację. Kamery 3D, sztuczna inteligencja czy duża moc obliczeniowa w urządzeniach dają nowe możliwości w wielu zastosowaniach. Technologiczne nowinki obejmują również samodzielnie działające maszyny mobilne, takie jak autonomiczne pojazdy transportowe czy roboty.

Postęp technologiczny w kamerach przemysłowych to rozszerzona rozdzielczość, zwiększona szybkość, podwyższona światłoczułość i precyzyjne informacje podawane w trzech wymiarach, co zapewnia coraz lepsze wyniki, ale generuje jeszcze większe ilości danych. Dlatego właśnie to kamery są podstawą przemysłowego przetwarzania obrazu. Informacje dostarczane z tych urządzeń muszą zostać jednak właściwie przetworzone przez kolejny sprzęt w celu wyodrębnienia tylko konkretnych danych niezbędnych dla analizowanego procesu.

Gigantyczny zbiór danych

Ze względu na bardzo duże ilości informacji, wykorzystywany do przetwarzania sprzęt musi charakteryzować się bardzo dużą wydajnością. Istotne jest też zadecydowanie, gdzie dokładnie ma nastąpić obróbka obrazu lub wstępne przetwarzanie danych. W ostatnich latach popularnym rozwiązaniem było wstępne przetwarzanie informacji bezpośrednio w aparacie, dzięki czemu ilość danych do dalszego przesłania ulegała znacznej redukcji. Jednak takie działanie było nieekonomiczne, bo wiązało się z olbrzymimi kosztami, zwłaszcza w zastosowaniach wymagających kilku systemów kamer, a więc między innymi w diagnostyce, logistyce, robotyce czy automatyce.

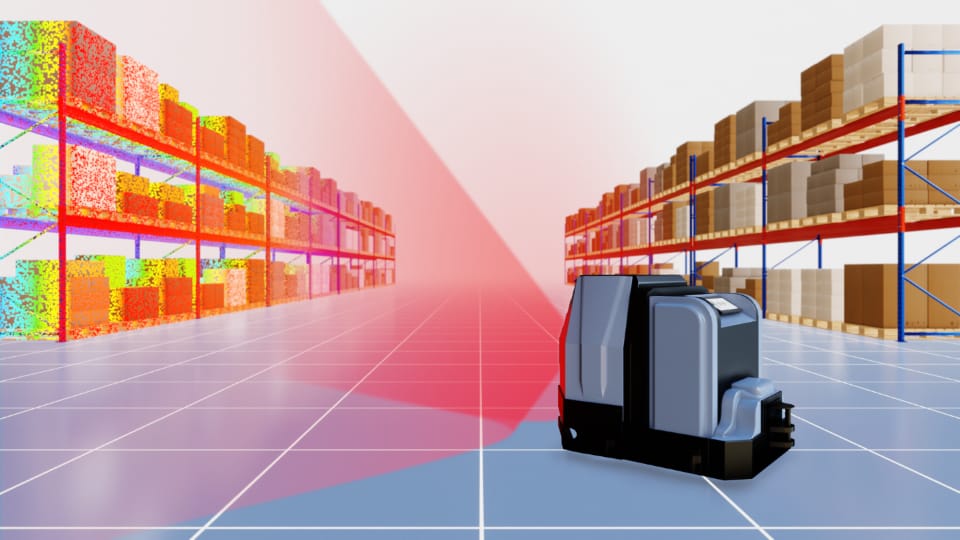

Jednym z najważniejszych przypadków użycia jest robotyka mobilna, która świetnie ilustruje zakres wymagań dotyczących obrazowania przemysłowego i instalowania odpowiedniej technologii czujników. Wykorzystywane w niej autonomiczne pojazdy, transportujące na przykład towary pomiędzy konkretnymi punktami wewnątrz magazynu, używają kilku czujników o różnych zasadach działania. Oprócz kamer RGB stosowane są skanery laserowe, czujniki radarowe czy sensory ultradźwiękowe. Wszystkie mają symulować niejako zmysły narządów ruchomej maszyny. Fuzja danych z czujników, w której dodatkowe informacje uzyskuje się z połączenia informacji z wielu urządzeń stanowi jednak ogromne wyzwanie dla użytkowników i sprzętu za sprawą ich skomplikowanej synchronizacji.

Potężna moc obliczeniowa

Odpowiedzią na taki stan rzeczy jest nowa platforma sprzętowa O3R od ifm electronic, która oferuje idealne rozwiązanie dla takich aplikacji. To zastosowanie, dzięki wyrafinowanemu środowisku oprogramowania, bogatemu wachlarzowi narzędzi programowych i interfejsów, jednocześnie ułatwia programistom zarówno fazę początkową, jak i seryjną, obróbki danych i obrazu. Jego centralnym elementem jest urządzenie, które zapewnia nie tylko wysoką moc obliczeniową, ale też możliwość łatwego podłączenia do sześciu kamer 3D oraz podłączenia szerokiej gamy czujników.

– Połączenie kamery odbywa się za pośrednictwem łącza FDP (Flat Panel Display Link), interfejsy GigE są dostępne dla innych czujników, zaś interfejsy CAN zapewniają łatwą integrację z systemem danego robota mobilnego. Podstawą sprzętową jest wydajny system Linux wyposażony w procesor wideo NVIDIA. Wydajność jest skalowalna, dzięki czemu można ją dostosować do danej aplikacji. Co więcej, za sprawą dostępnych sterowników, taki system można bardzo łatwo zintegrować z zainstalowanymi już w parku maszyn aplikacjami – wymienia Jarosław Szmalc, Inżynier Projektu / Systemy wizyjne ifm electronic.

Sieć sztucznej inteligencji

Ponieważ nowa koncepcja O3R przenosi obróbkę obrazu do urządzenia zewnętrznego, prawie żadne przetwarzanie danych nie jest wymagane w kamerze. W efekcie można stosować kilka różnych i niedrogich aparatów lub wysoce specjalistyczne głowice kamer, które zawierają czujniki 3D lub kombinację czujników 3D i 2D o różnych kątach przysłony bądź rozmaitych rozdzielczościach.
